電纜外護套破損的修補

1. 所需產品：

（1） 外護套修復膠帶

（2） 主絕緣恢復膠帶

（3） 高強度包扎保護膠帶

注：產品技術參數詳見產品技術規格書

2. 操作程序

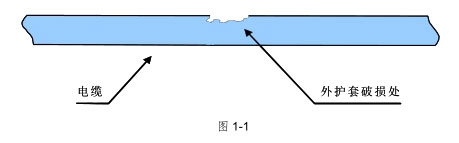

（1）停止送電并檢查電纜

經檢查，外護套破損，電纜內部結構局部露出，但未損壞。如圖 1-1 所示：

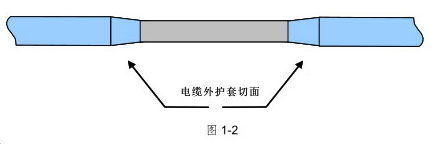

（2）處理護套破損處

用電工將破損處及之外 5 到 8 厘米內的外護套完全剝除，并將外護套切面削成斜面（與電纜縱向不超過 30°夾角）。如圖 1-2 所示：

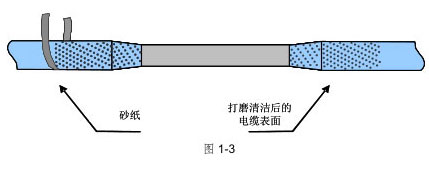

（3）打磨和清潔

用砂紙將外護套切面及之外 10 厘米內的電纜表面打磨粗糙，然后擦拭干凈，去除表面雜物，油污，以及灰塵。如圖 1-3 所示：

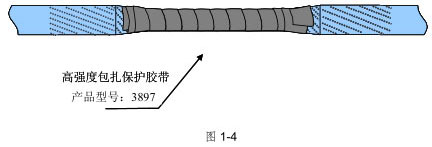

（4）包纏高強度包扎保護膠帶

用高強度包扎保護膠帶以半重疊方式（上層膠帶覆蓋下層膠帶寬度的 50%），從一端護套切面中部開始包纏，到另一端護套切面中部為止。通常應包兩層（來回各一次）。如圖 1-4 所示：

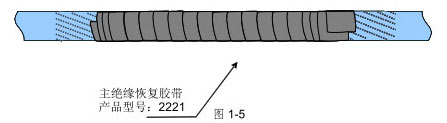

（5）包纏主絕緣恢復膠帶

將主絕緣恢復膠帶以半重疊方式，從一端護套切面外 2 厘米處的電纜表面開始包纏 ，到另一端護套切面外 2 厘米處為止。通常需來回多次，如遇局部低洼處，應多纏幾圈，以使修補處厚度接近或達到電纜原有直徑，并且整體厚度均一。包纏膠帶時，一般應拉伸到初始寬度的 2/3，且有膠面向內（面向電纜）。如圖 1-5 所示：

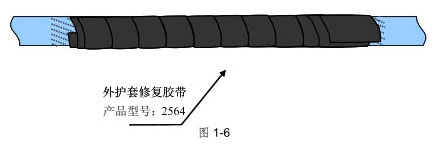

（6）包纏外護套修復膠帶

從主絕緣恢復膠帶一端外 5 厘米處，采用半重疊方式，包纏外護套修復膠帶，到超過另一端 5 厘米為止。包纏時應使修補處厚度達到或超過電纜原有直徑，并且整體厚度均一 。注意，包纏膠帶時需用力拉緊膠帶，但頭一圈和末尾一圈可放松拉力。外護套修復膠帶只需包纏一層。如圖 1-6 所示：

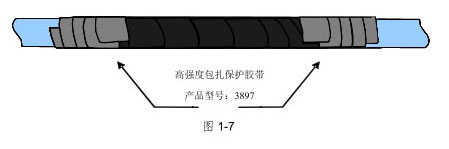

（7）包纏高強度包扎保護膠帶，完成修補作業。

后，將外護套修復膠帶兩端用高強度包扎保護膠帶包纏封口。作業時，應從外護套修復膠帶一端外約 5 厘米處的電纜表面開始包纏，到覆蓋外護套修復膠帶約 5 厘米為止 。通常需來回包三層。外護套修復膠帶兩端之間區域無需再包纏膠帶。如圖 1-7 所示：
